Impianto elettrico MANTES, cablaggio per rimorchio barca 11,67 m, spina a 13 pin, 2 baionette a 5 pin

Produttore:

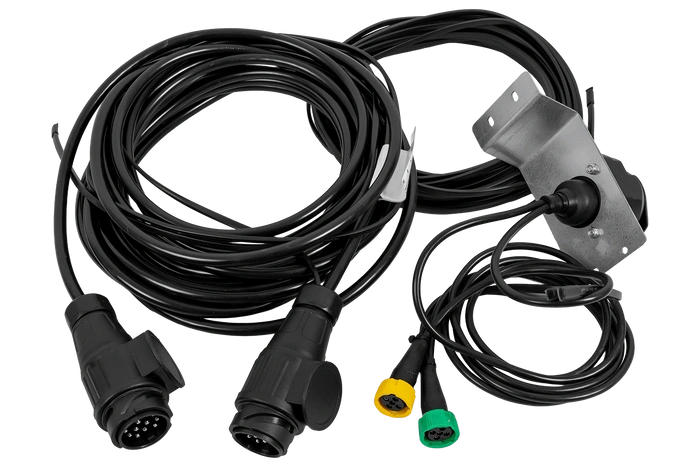

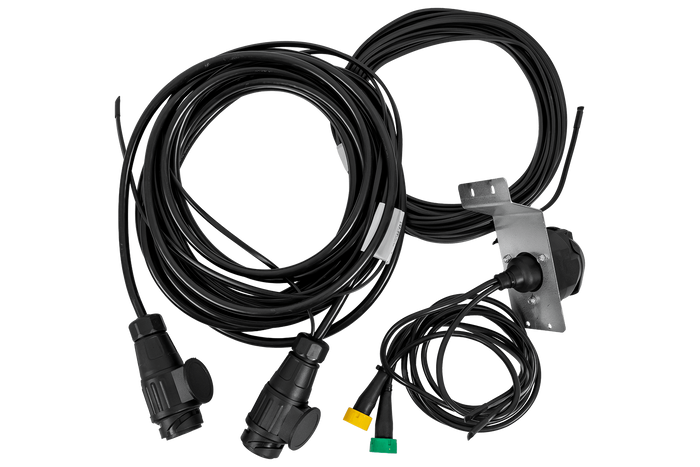

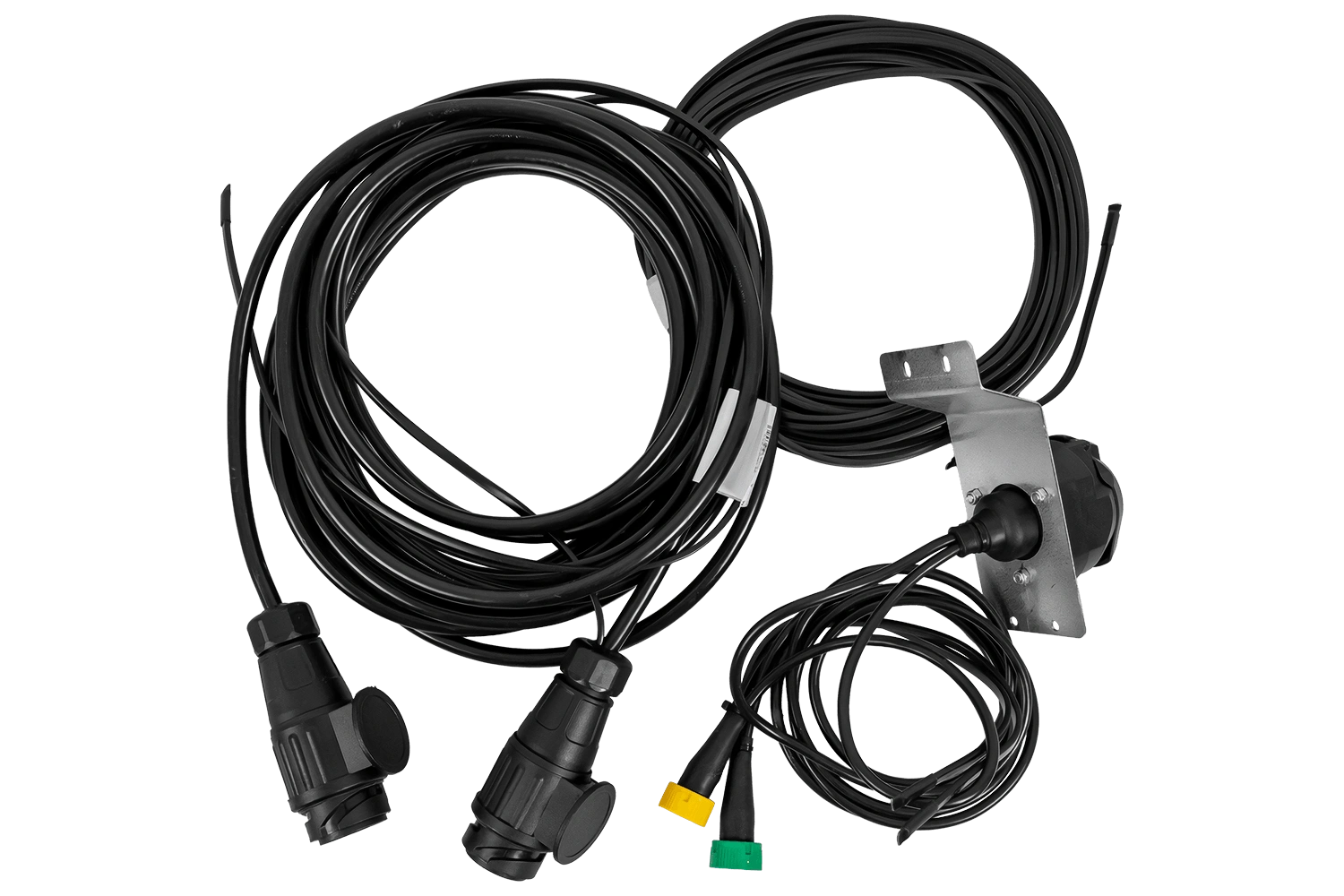

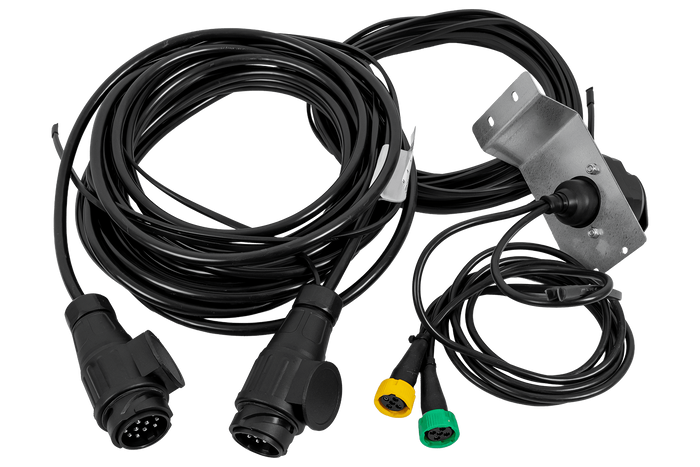

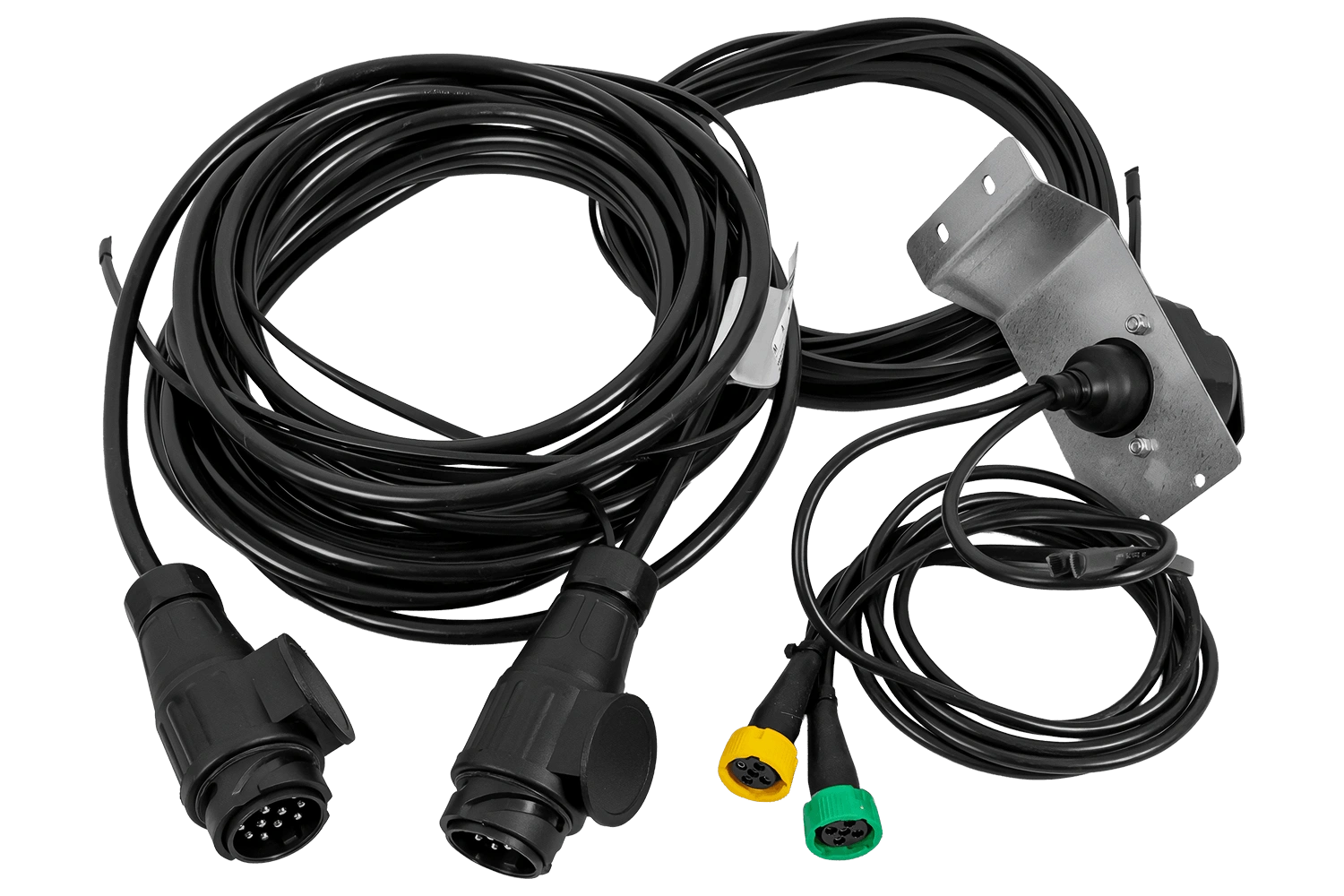

MANTES impianto elettrico, cablaggio per rimorchio barca, 11,67 m, spina a 13 pin, 2 baionette a 5 pin

Il sistema elettrico MANTES è un cablaggio completo e ben studiato, progettato specificamente per i rimorchi per imbarcazioni . Questo "kit di bordo" è pensato per rimorchi dotati di trave di illuminazione posteriore rimovibile , una soluzione standard per il trasporto di barche. La trave rimovibile facilita il varo dell'imbarcazione senza il rischio di danneggiare le luci o il cablaggio. Il kit consente un collegamento sicuro, saldo e semplice dell'intero sistema di illuminazione, sia delle luci posteriori principali che delle luci di posizione, mantenendo la piena funzionalità e la resistenza all'acqua e alle intemperie.

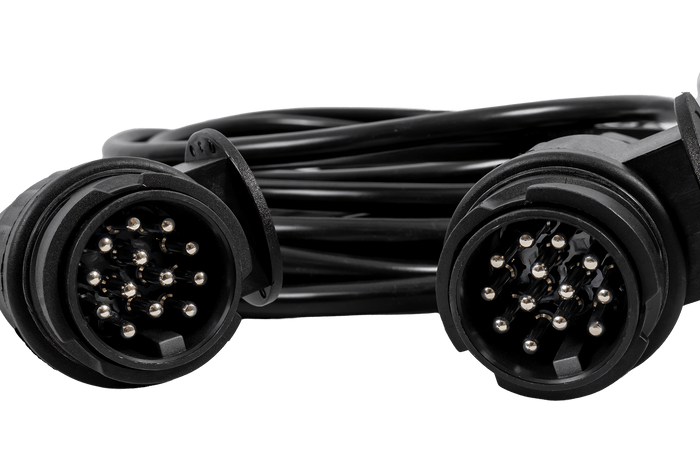

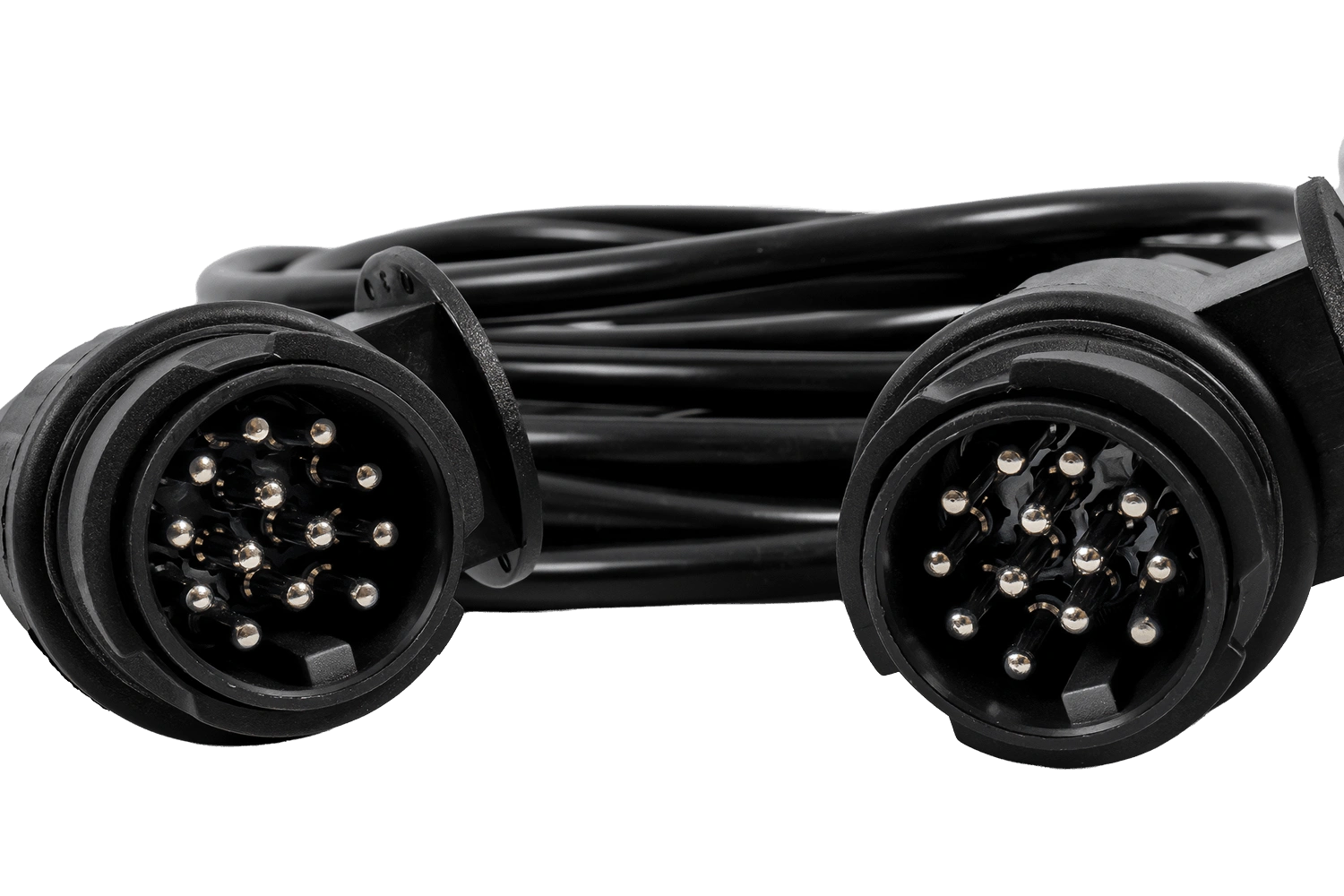

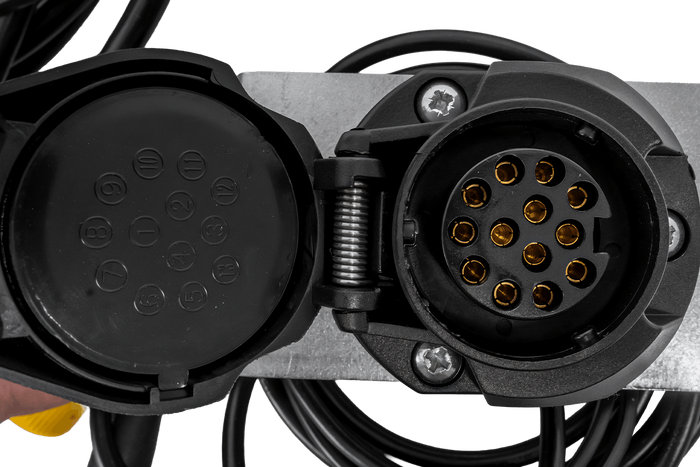

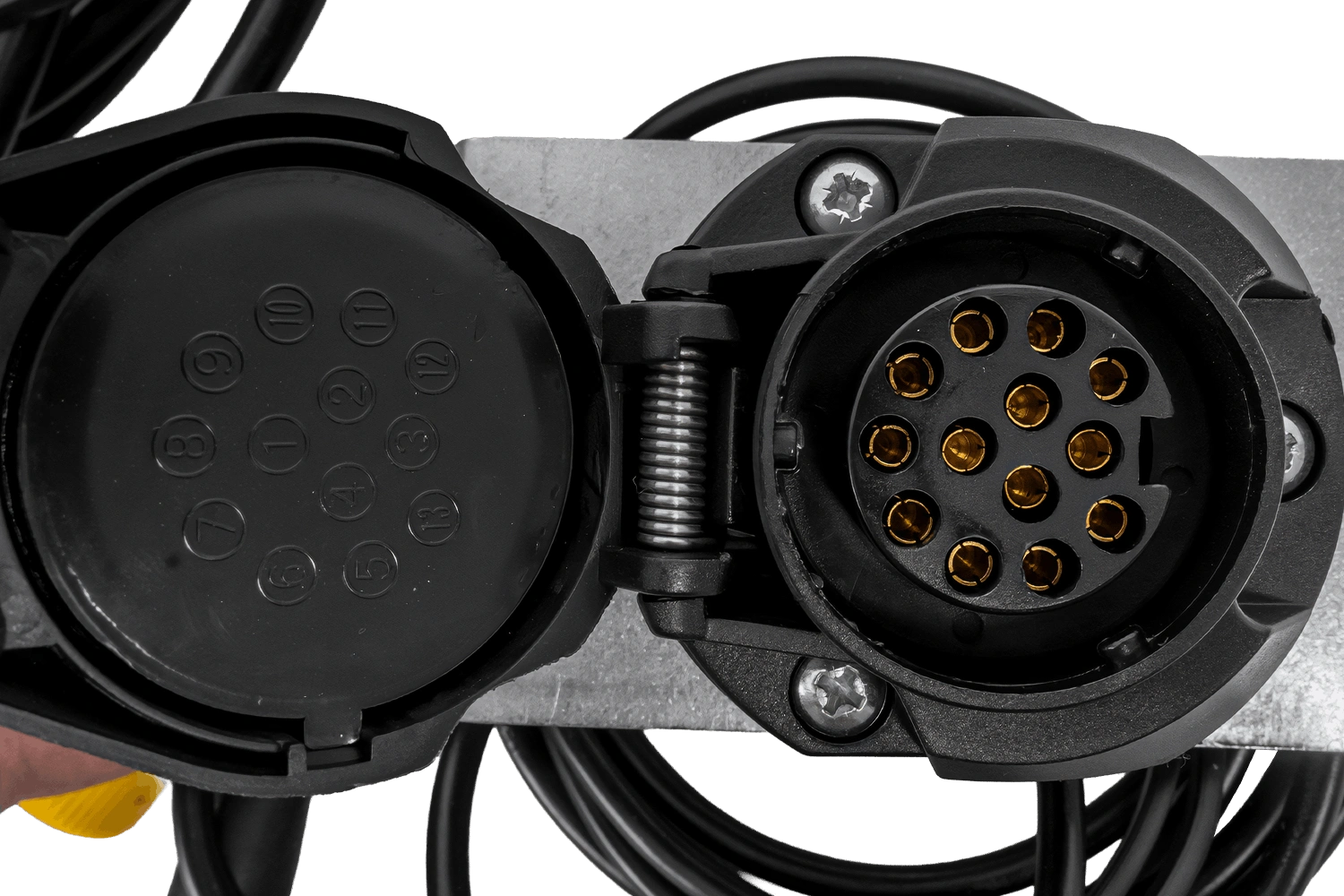

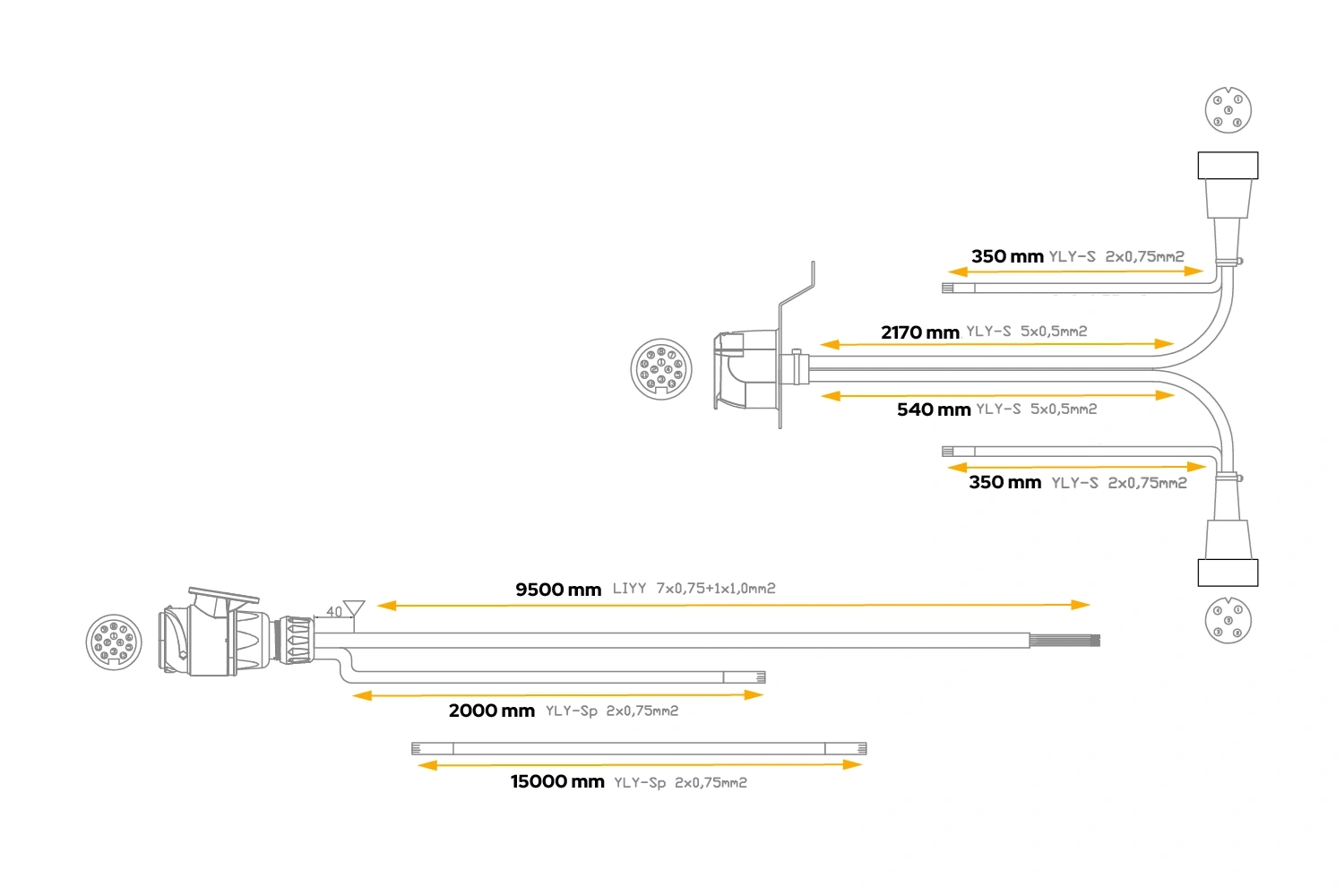

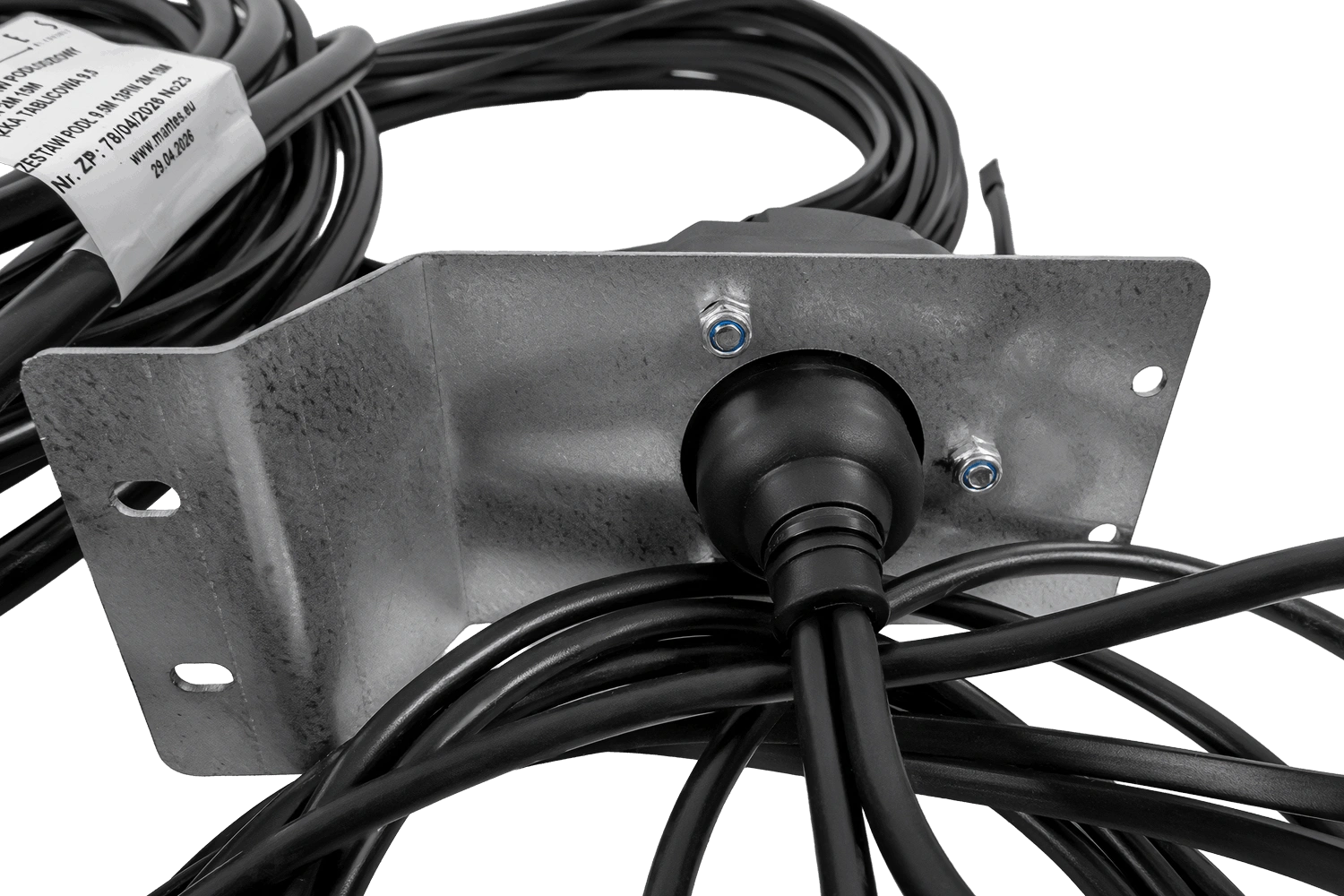

La prima parte è costituita dal cablaggio principale con connettore a 13 pin , lungo 9,5 metri , e da un cavo per luci di posizione di 2 metri , per collegare l'impianto elettrico del veicolo trainante alla traversa posteriore del rimorchio. Il kit include anche una presa con connettore a 13 pin da montare sulla traversa , che consente un rapido collegamento e scollegamento dell'intero fascio luminoso.

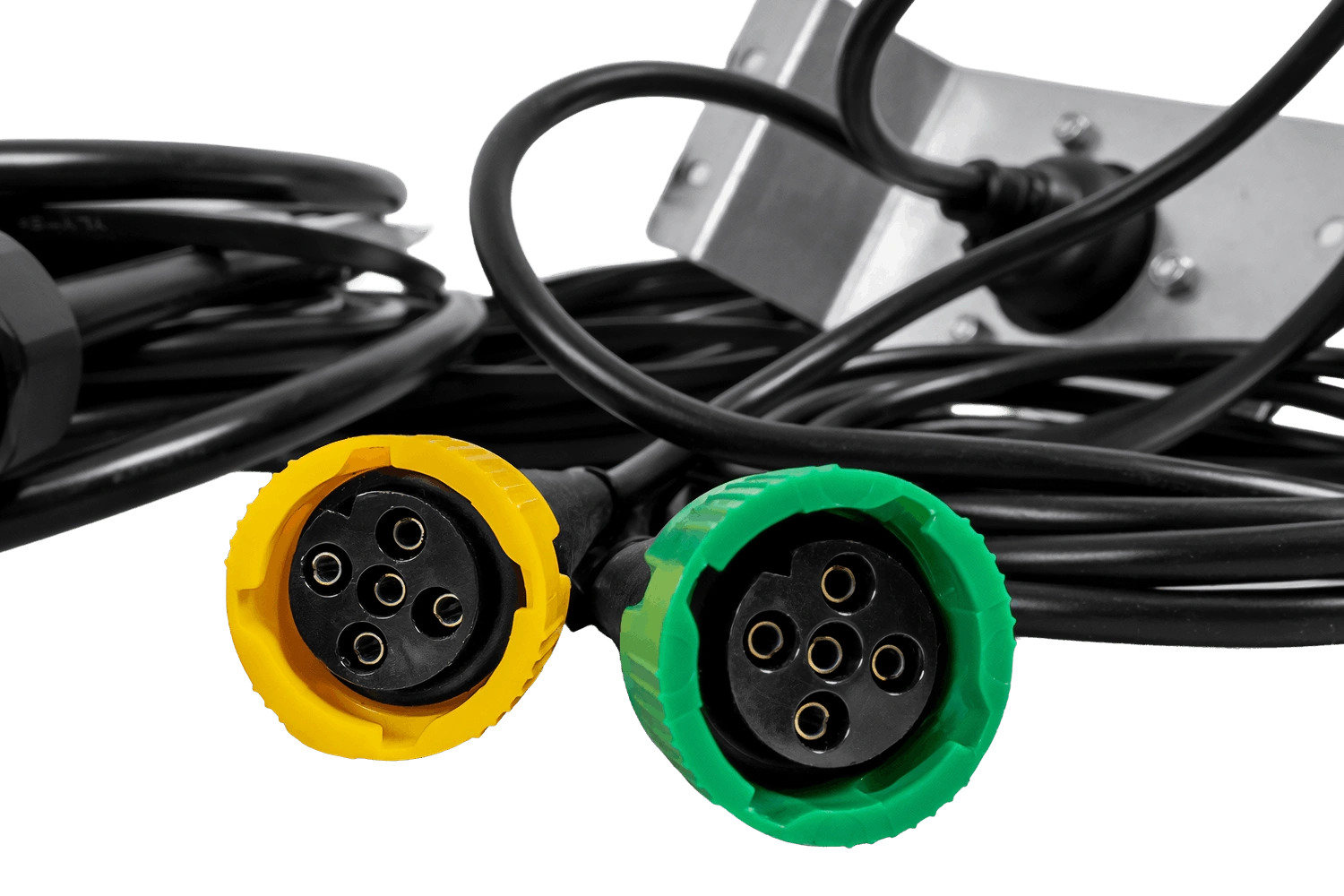

La seconda parte comprende un connettore montato sulla barra luminosa posteriore (ad esempio, rimovibile per il varo di un'imbarcazione). Il cavo è lungo 2,17 metri e termina con connettori a baionetta a 5 pin per il collegamento delle luci posteriori. Inoltre, il cavo presenta una derivazione integrata con due fili da 0,35 metri per le luci di posizione, che indicano efficacemente le dimensioni del veicolo sia di giorno che di notte, migliorando la sicurezza durante le manovre e la guida in condizioni difficili.

Il set è completato da un cavo aggiuntivo di 15 metri per il comodo collegamento delle luci di posizione disposte lungo tutta la lunghezza del rimorchio.

Funzionalità di illuminazione supportate

luce di posizione

segnaletica

luce freno

luce di retromarcia

fendinebbia

luce di posizione

luce targa

Il fascio luminoso supporta le seguenti funzioni di illuminazione: luci di posizione sinistra/destra, che garantiscono la visibilità del veicolo durante la guida notturna; indicatori di direzione sinistra/destra, che consentono di segnalare l'intenzione di svoltare; luci dei freni , che segnalano la frenata; luci di retromarcia , che facilitano le manovre in retromarcia migliorando la visibilità dietro il veicolo ; fendinebbia , che aumentano la sicurezza in condizioni meteorologiche difficili, come nebbia o forti precipitazioni; luci di posizione laterali sinistra/destra, che evidenziano i contorni esterni del veicolo, migliorandone la visibilità sulla strada, soprattutto di notte e in condizioni di scarsa illuminazione; e luci targa , che garantiscono la visibilità della targa del veicolo di notte .

I cablaggi per rimorchi sono essenziali per garantire il corretto funzionamento dell'illuminazione in rimorchi per auto, rimorchi agricoli e caravan. La loro funzione principale è quella di trasmettere segnali elettrici alle luci di posizione, alle luci dei freni, agli indicatori di direzione e ai fendinebbia, migliorando significativamente la visibilità e la sicurezza stradale . L'utilizzo di cablaggi di alta qualità aiuta a evitare problemi di sbalzi di tensione e guasti all'illuminazione, aspetto fondamentale sia per il conducente che per gli altri utenti della strada. Grazie alla lunghezza adeguata dei cavi e ai connettori universali, l'installazione è rapida e semplice, mentre il robusto isolamento garantisce resistenza agli agenti atmosferici, alle vibrazioni e ai danni meccanici .

Significato dei colori dei fili nella spina a 13 pin

• (1) giallo - segnale di svolta a sinistra
• (2) blu - fendinebbia
• (3) massa bianca
• (4) verde - segnale di svolta a destra
• (5) luce laterale destra marrone o nera
• (6) luce rossa - freno
• (7) nero - luce di posizione sinistra
• (8) grigio - luce di retromarcia
