MANTES installazione elettrica, cablaggio per rimorchio barca 4,4 m, spina a 7 pin, 2 baionette a 5 pin

Produttore:

MANTES installazione elettrica, cablaggio per rimorchio barca 4,4 m, spina a 7 pin, 2 baionette a 5 pin

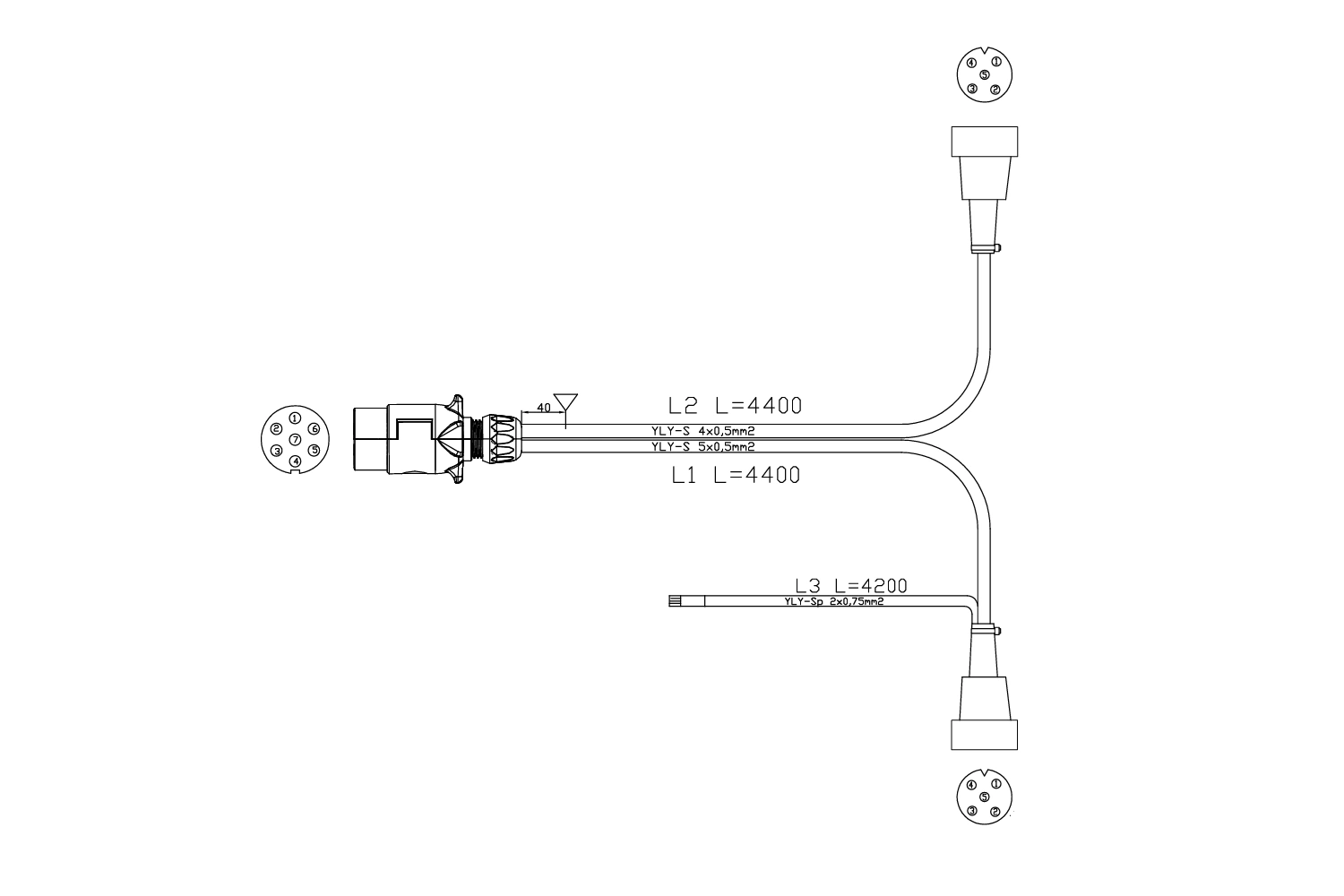

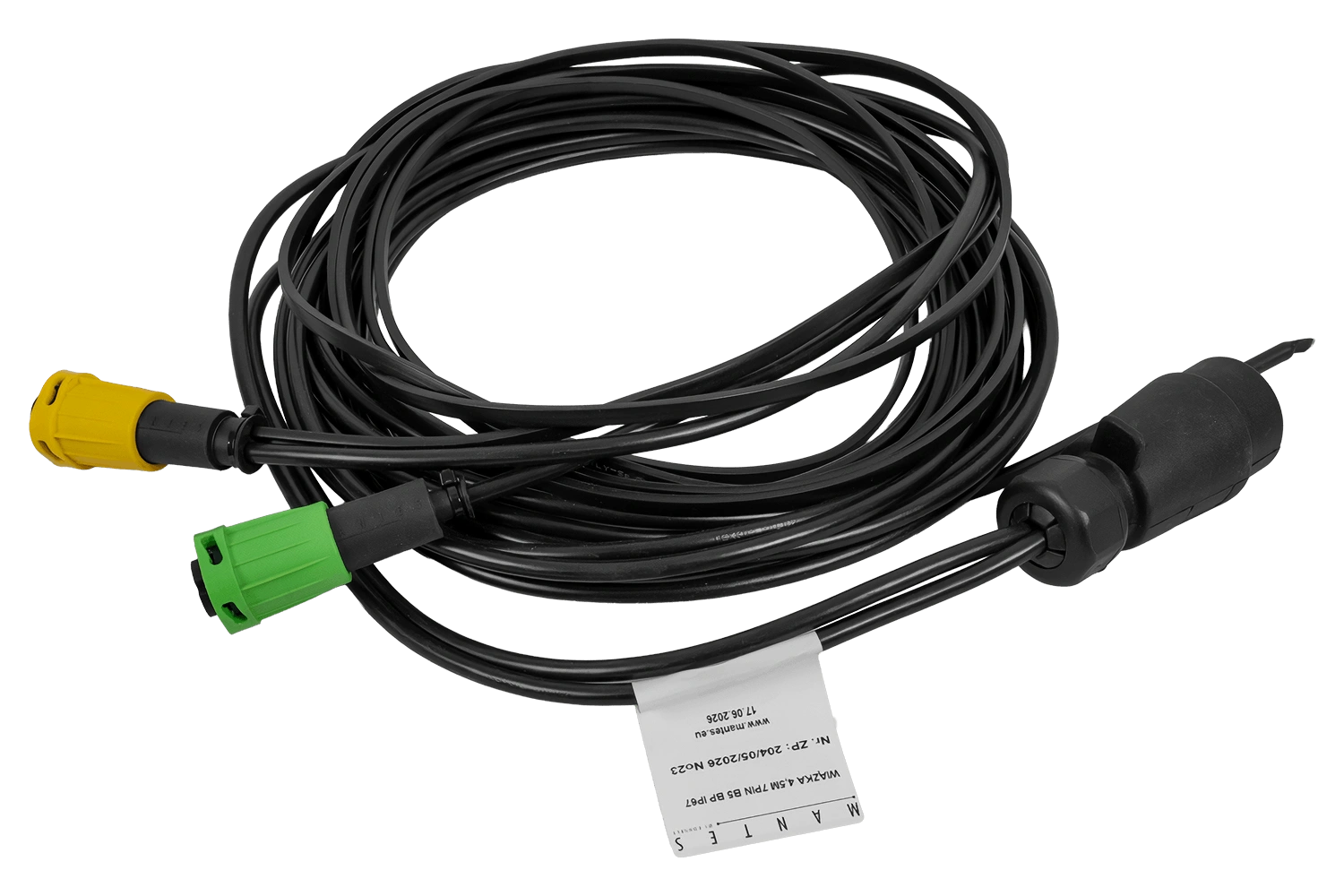

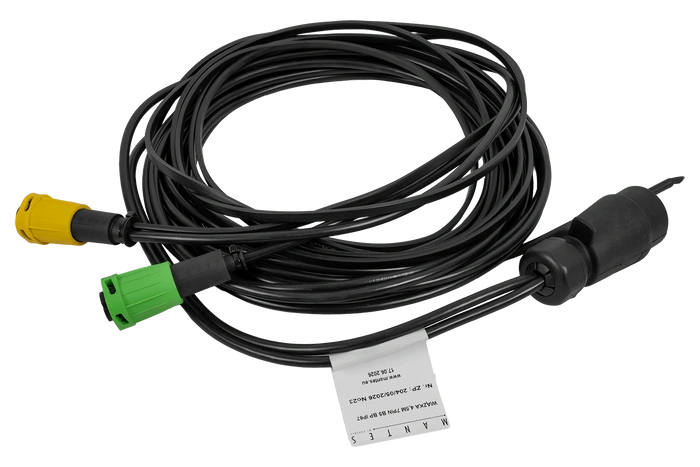

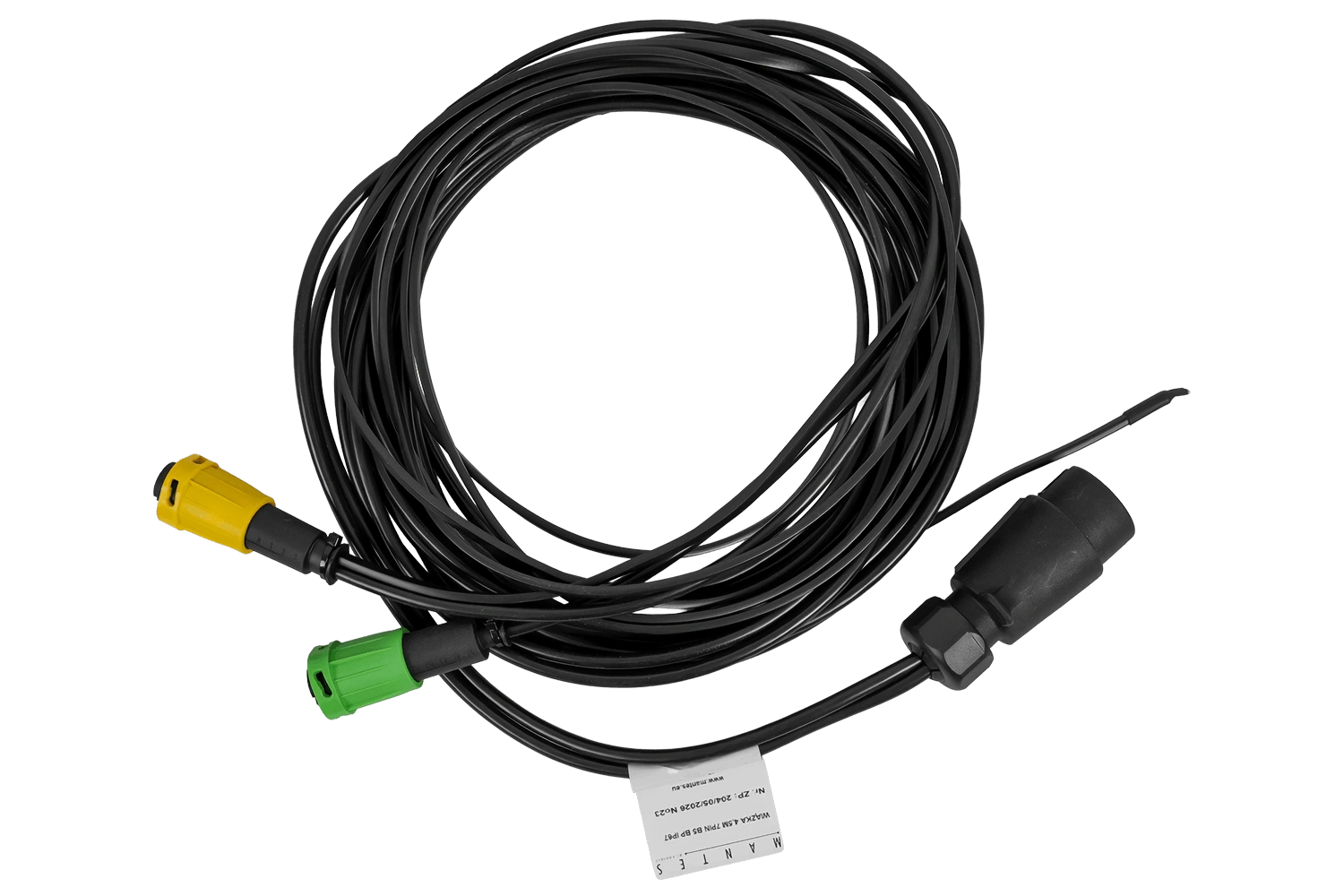

L'impianto elettrico MANTES è una soluzione pratica e affidabile per i rimorchi per auto. Il cavo principale da 4,4 metri, con sezione di 0,5 mm², è dotato di una spina standard a 7 pin , garantendo la compatibilità universale con la maggior parte dei veicoli.

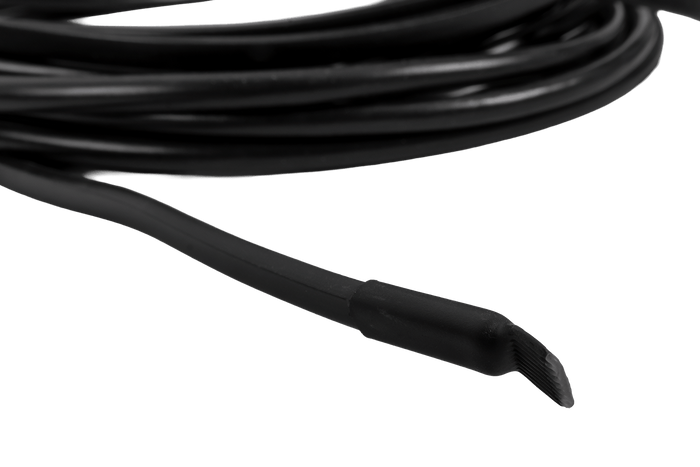

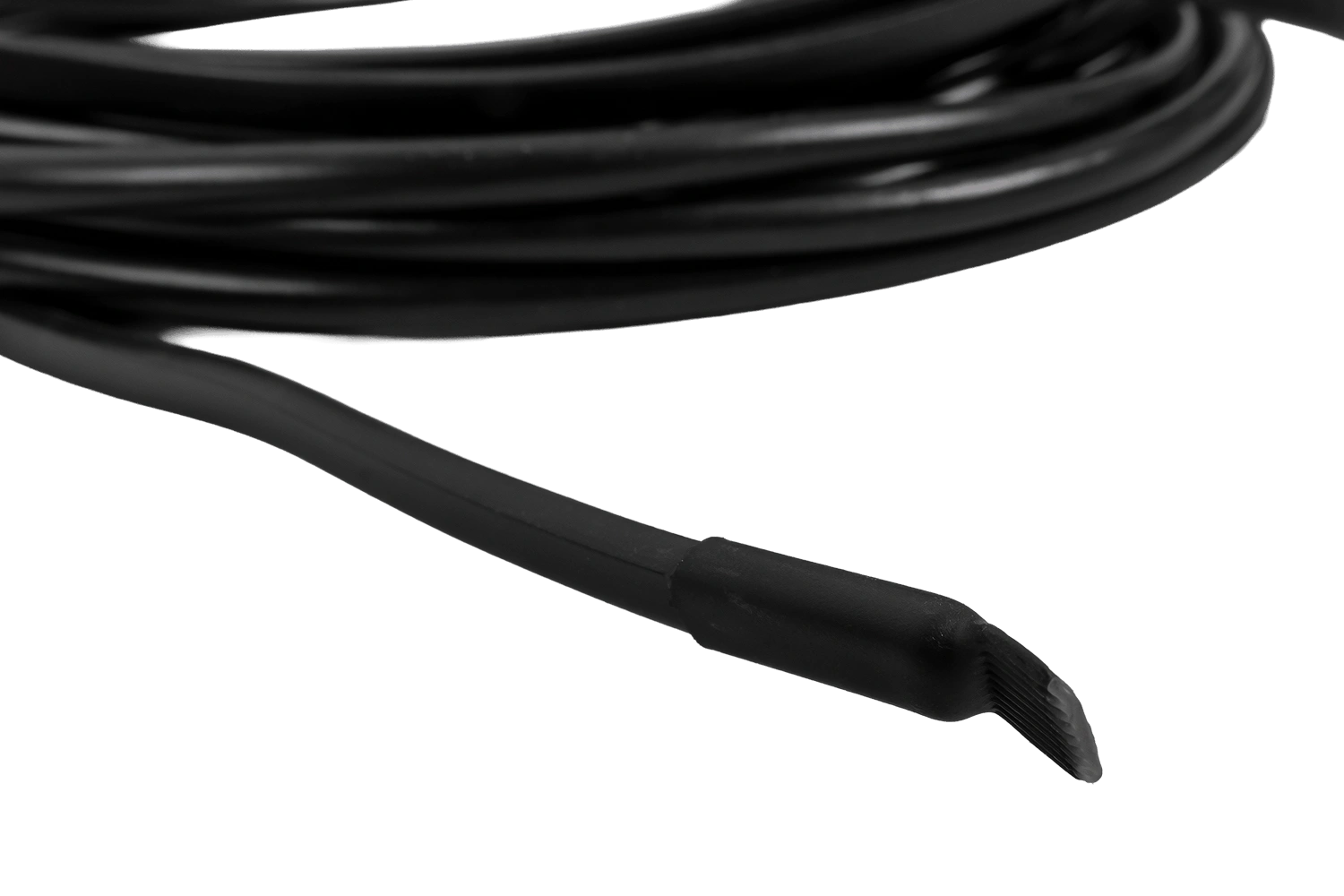

L'impianto è dotato di un cavo integrato da 4,2 metri per il collegamento di luci di posizione , che delimitano efficacemente le dimensioni del veicolo sia di giorno che di notte, migliorando la sicurezza durante le manovre e la guida in condizioni difficili.

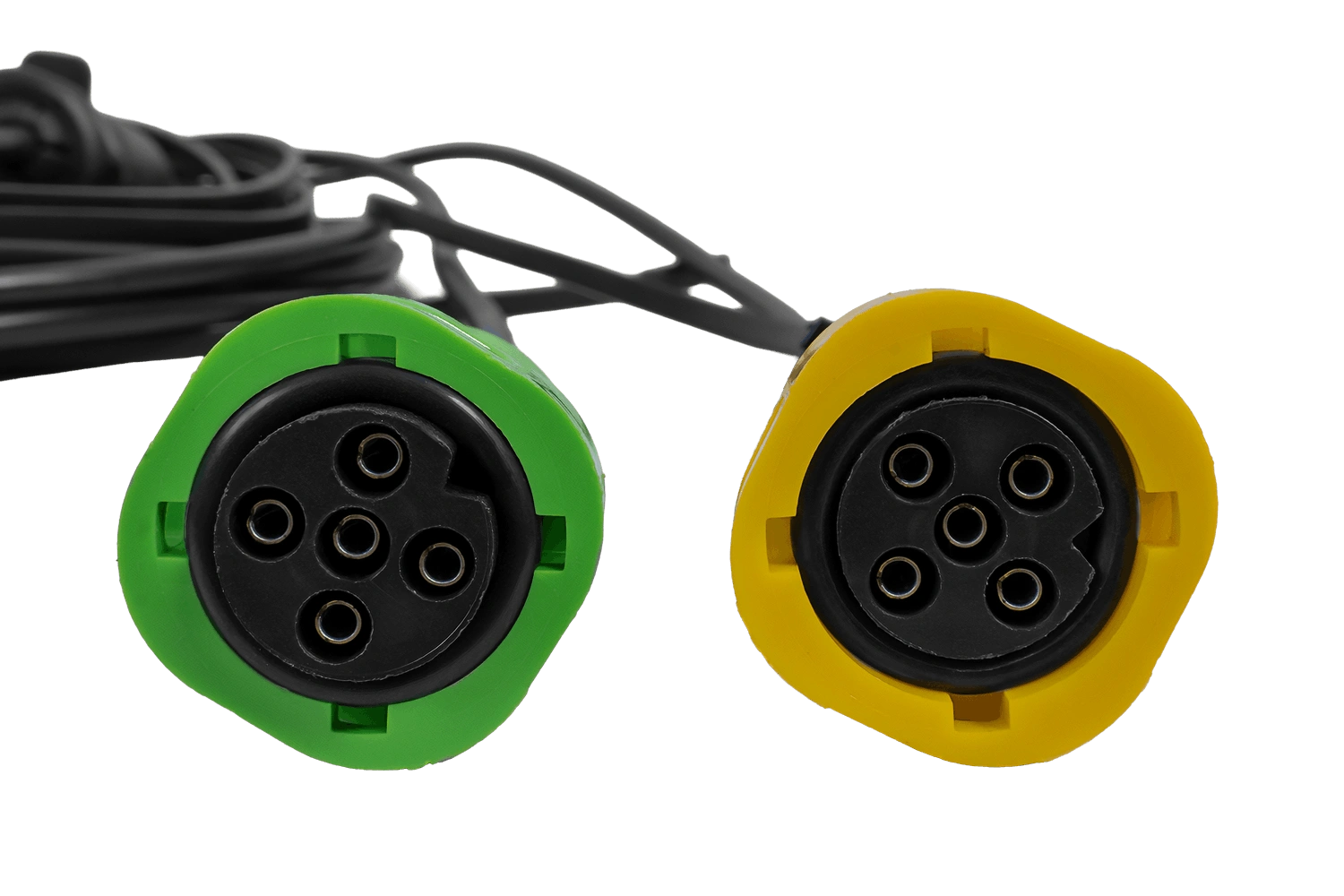

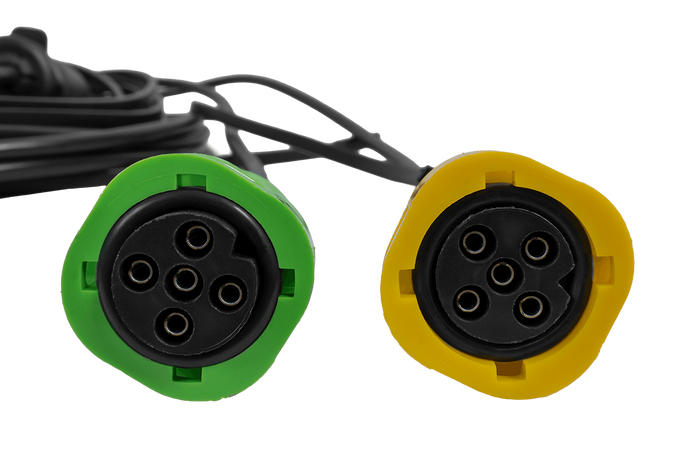

Il cablaggio è dotato di due connettori a baionetta a 5 pin impermeabili per il collegamento delle luci posteriori. Il sistema a baionetta garantisce un'installazione rapida e sicura, eliminando il rischio di scollegamento accidentale durante la guida. Il design del connettore garantisce una connessione impermeabile e protegge i contatti dalla corrosione, assicurando un funzionamento a lungo termine e senza problemi dell'intero sistema di illuminazione del rimorchio.

Classe di rigidità

I connettori a baionetta con grado di protezione IP67 offrono un'elevata protezione per la connessione elettrica contro polvere, umidità e acqua . Se installato correttamente, il connettore è resistente a pioggia, schizzi, fango, pozzanghere e brevi immersioni, aspetto fondamentale per i sistemi di illuminazione di rimorchi e pianali. Questa protezione riduce il rischio di corrosione da contatto, cortocircuiti e malfunzionamenti delle lampade durante la guida in condizioni meteorologiche avverse.

Funzionalità di illuminazione supportate

luce di posizione

segnaletica

luce freno

fendinebbia

luce di posizione

luce targa

Il fascio luminoso supporta le seguenti funzioni di illuminazione: luce di posizione sinistra/destra, che garantisce la visibilità del veicolo durante la guida notturna; indicatore di direzione sinistro/destro, che consente di segnalare l'intenzione di svoltare; luce freno , che segnala la frenata; fendinebbia sinistro, che aumenta la sicurezza in condizioni meteorologiche difficili, come nebbia o forti precipitazioni; luce di posizione laterale sinistra/destra, che evidenzia i contorni esterni del veicolo, migliorandone la visibilità sulla strada, soprattutto di notte e in condizioni di scarsa illuminazione; e luce targa , che garantisce la visibilità della targa del veicolo di notte .

I cablaggi sono essenziali per garantire il corretto funzionamento dell'illuminazione in rimorchi per auto, rimorchi, rimorchi agricoli e caravan. La loro funzione principale è quella di trasmettere segnali elettrici alle luci di posizione, alle luci dei freni, agli indicatori di direzione e ai fendinebbia, migliorando significativamente la visibilità e la sicurezza stradale . L'utilizzo di cablaggi di alta qualità aiuta a evitare problemi di sbalzi di tensione e guasti all'illuminazione, aspetto fondamentale sia per il conducente che per gli altri utenti della strada. Grazie alla lunghezza adeguata dei cavi e ai connettori universali, l'installazione è rapida e semplice, mentre il robusto isolamento garantisce resistenza agli agenti atmosferici, alle vibrazioni e ai danni meccanici .

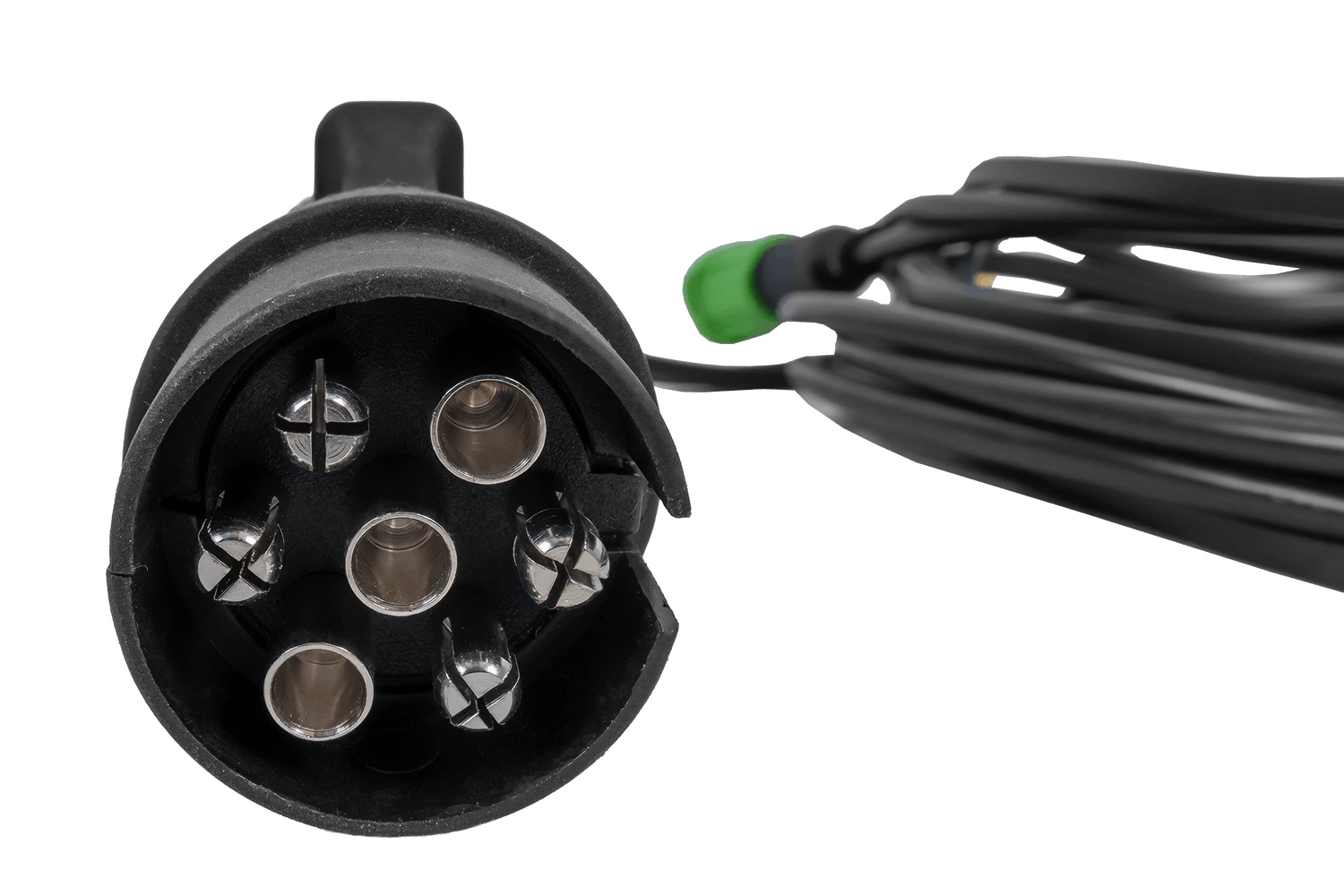

Significato dei colori dei fili nella spina a 7 pin

• (1) giallo - segnale di svolta a sinistra
• (2) blu - fendinebbia sinistro
• (3) massa bianca
• (4) verde - segnale di svolta a destra
• (5) luce laterale destra marrone
• (6) luce rossa - freno
• (7) nero - luce di posizione sinistra
